Förderband mit Sortierung von Werkstücken
Funktionsbeschreibung:

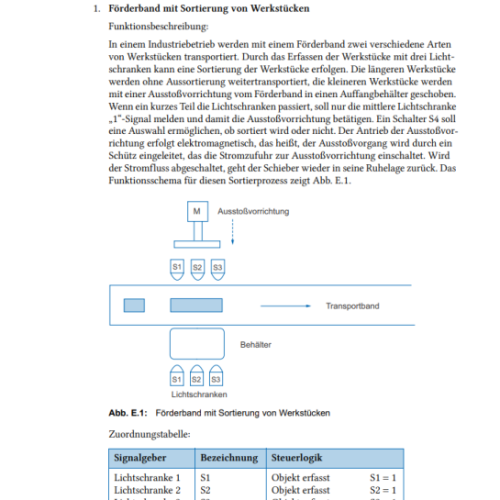

In einem Industriebetrieb werden mit einem Förderband zwei verschiedene Arten von Werkstücken
transportiert. Durch das Erfassen der Werkstücke mit drei Lichtschranken kann eine Sortierung der

SPST02 2/8
Werkstücke erfolgen. Die längeren Werkstücke werden ohne Aussortierung weitertransportiert, die
kleineren Werkstücke werden mit einer Ausstoßvorrichtung vom Förderband in einen Auffangbehälter
geschoben. Wenn ein kurzes Teil die Lichtschranken passiert, soll nur die mittlere Lichtschranke „1“-
Signal melden und damit die Ausstoßvorrichtung betätigen. Ein Schalter S4 soll eine Auswahl
ermöglichen, ob sortiert wird oder nicht. Der Antrieb der Ausstoßvorrichtung erfolgt elektromagnetisch,
das heißt, der Ausstoßvorgang wird durch ein Schütz eingeleitet, das die Stromzufuhr zur
Ausstoßvorrichtung einschaltet. Wird der Stromfluss abgeschaltet, geht der Schieber wieder in seine
Ruhelage zurück. Das Funktionsschema für diesen Sortierprozess zeigt Abb. A.1.

2. Aufgabe:
Torsteuerung
Funktionsbeschreibung:
Das Tor einer Lagerhalle soll mittels Tastendruck im Automatik- oder Handbetrieb geöffnet und
geschlossen werden können.
Handbetrieb bedeutet, dass mit entsprechenden Tastern für „Tor AUF“ (S4) und „Tor ZU“ (S6) das Tor
geöffnet oder geschlossen werden kann. Das Tor bewegt sich dabei nur so lange, wie die Taster
gedrückt werden. Automatikbetrieb heißt, dass mit den gleichen Tastern wie für den Handbetrieb das
Tor geöffnet oder geschlossen wird. Im Gegensatz zum Handbetrieb reicht hier ein kurzer Druck auf
einen Taster, um das Tor ganz zu öffnen oder zu schließen. Dieser Vorgang kann aber mit einem
STOPP-Taster (S5) jederzeit unterbrochen werden. Die Auswahl, Handbetrieb oder Automatikbetrieb,
erfolgt mit dem Auswahlschalter (S3).


3. Aufgabe:
Laderampe für Güterwaggons
Auf einer Laderampe werden Güterwaggons mit Schüttgut beladen. Das Schüttgut wird über zwei
Förderbänder zur Rampe transportiert.
