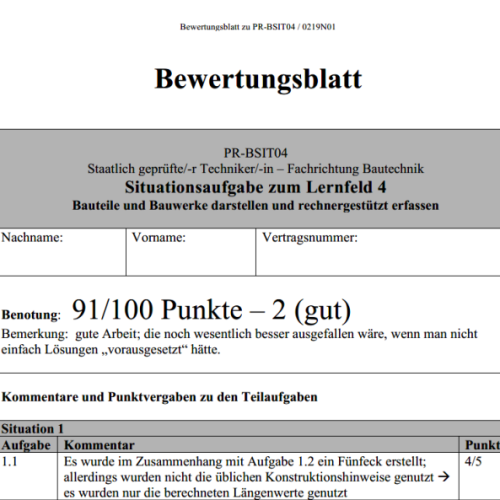

PR-BSIT04 / 0219N01 - Note 2 (inkl. Bewertungsblatt)

Situation 1
1.1: Zeichnen Sie ein regelmäßiges Fünfeck mit einer Kantenlänge von 0,5 m in einem Maßstab von 1:20 entsprechend den zeichnerischen Hinweisen.
1.2: Erstellen Sie eine Zeichnung mit der Abwicklung der Säule, die enthält:
a) Grundfläche
b) Mantelfläche
c) Deckfläche in Originalgröße (Die erforderlichen Hilfslinien bitte in der Zeichnung belassen.)
1.3: Erstellen Sie eine Zeichnung, die die Deckfläche und die einzelnen Teilflächen des Mantels mit Bemaßung enthält.

Situation 2
2.1: Stellen Sie das Gebäude in der Dreitafelprojektion (Projektionsmethode 1) mit Bemaßung im Maßstab 1:20 dar.
2.2: Stellen Sie das Gebäude in einer Kabinettperspektive dar.
2.3: Stellen Sie das Gebäude in einer Dimetrie dar.

Situation 3
3.1: Erstellen Sie folgenden Eigenheimgrundriss.
3.2: Erstellen Sie folgenden Obergeschossgrundriss.
3.3: Auf das Obergeschoss ist ein Giebeldach aufzusetzen, wobei die Giebel seitlich und die Traufen vorn bzw. hinten erstellt sein sollten.
3.4: Erstellen Sie aus dem EG und dem OG ein Projekt.
Erstellen Sie mithilfe des eigenen Projektes die folgenden Pläne. Publizieren Sie diese als pdf-Datei.
Aufgabe 3.4.1: Einen Grundriss des EG 1:100 mit vollständiger Bemaßung auf einem DIN-A4-Plan
3.4.2: Einen Grundriss des OG 1:100 mit vollständiger Bemaßung auf einem DIN-A4-Plan
3.4.3: Alle vier Ansichten des Einfamilienhauses (realistisch) auf einem DIN A4-Plan
3.4.4: Eine isometrische Darstellung des Einfamilienhauses (realistisch) auf einem A4-Plan
3.4.5: Einen Schnitt durch das Gebäude, der längs durch die Treppe verläuft auf einem DIN-A4-Plan
